Wave Panel

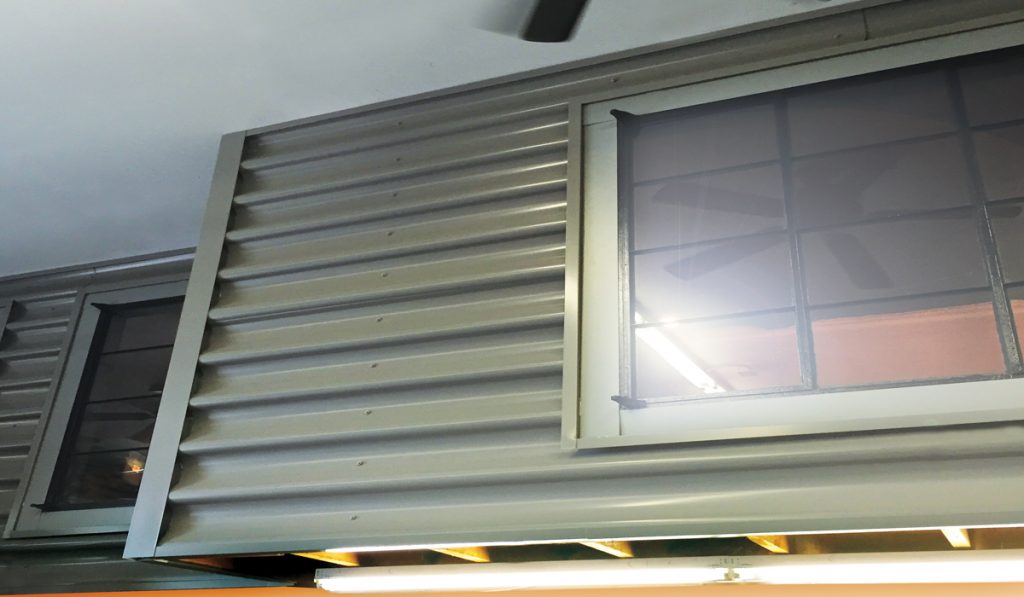

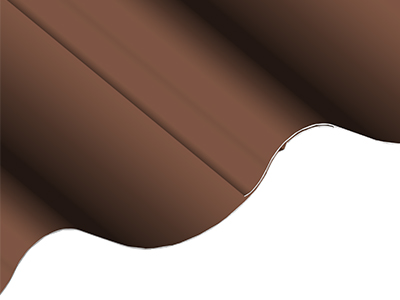

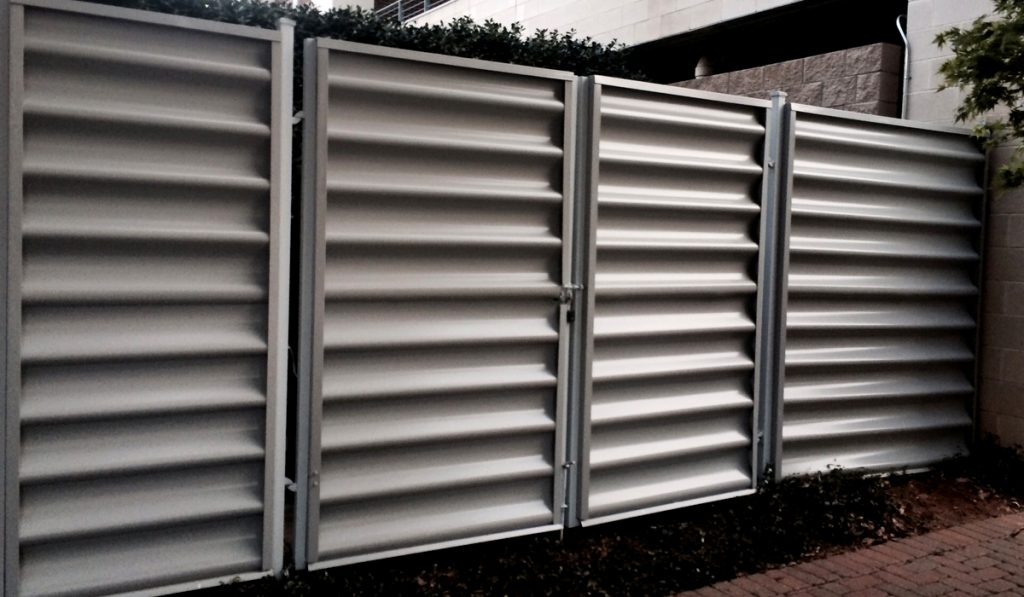

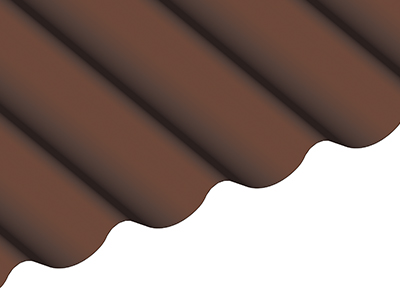

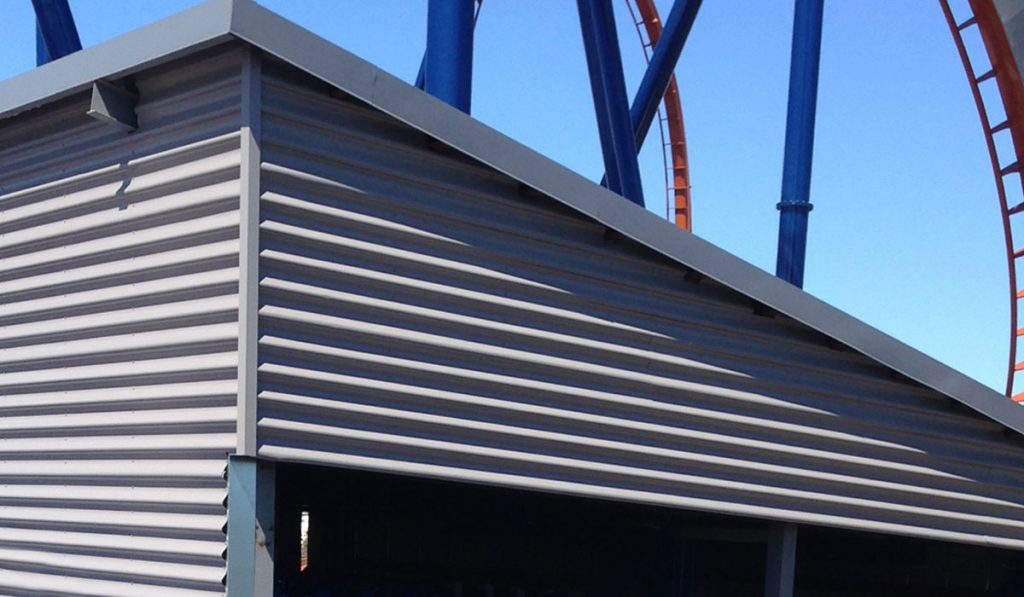

The 2″ deep, asymmetrical curves in the corrugated Wave Panel offer architects a fresh way to create interesting wall designs. This structural panel may be installed horizontally or vertically over solid substrate or open framing.

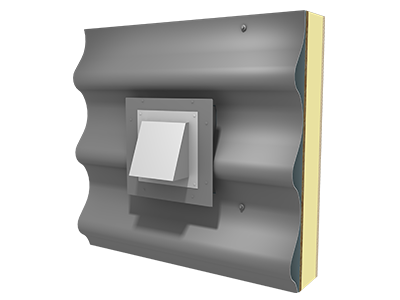

You can also enhance aesthetics of Wave Panel by using factory fabricated Elite Series, including the Z Box and Closure Angle shown.
Florida Building Product Approval: FL 39332.1

BWW400
.032, .040, .050 aluminum,
22* ga. metallic coated steel
39¾”
18½”
Transportation limitations and/or product or project design considerations
2″
Smooth
Stucco Embossed
FL 39332.1
70% PVDF, Anodized
Choice of over 40 stock colors
Custom colors and finishes available*
A complete line of trims available in matching colors, gauge, and finish
Details provided allow for typical expansion and contraction values of the metal cladding materials as provided by ATAS International, Inc only. Allowance must be made for additional sub-structure movement based upon materials used and overall project design.
PDF File Format - Horizontal Application - Solid Substrate
- Horizontal Wave Panel Solid - All Details
- Horizontal Wave Panel Solid - Base Detail
- Horizontal Wave Panel Solid - Endwall Detail
- Horizontal Wave Panel Solid - Inside Corner Detail
- Horizontal Wave Panel Solid - Jamb Detail
- Horizontal Wave Panel Solid - Outside Corner Detail
- Horizontal Wave Panel Solid - Top Of Wall Assembly
- Horizontal Wave Panel Solid - Window Head Detail
- Horizontal Wave Panel Solid - Window Sill Detail
- Wave Panel - Panel Profile Detail
