Profile Options

MCM Panel

1-Piece Module Trim

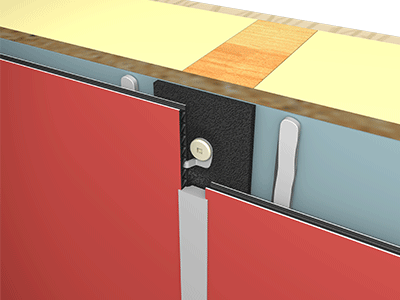

Clip & Seal
SterraCore

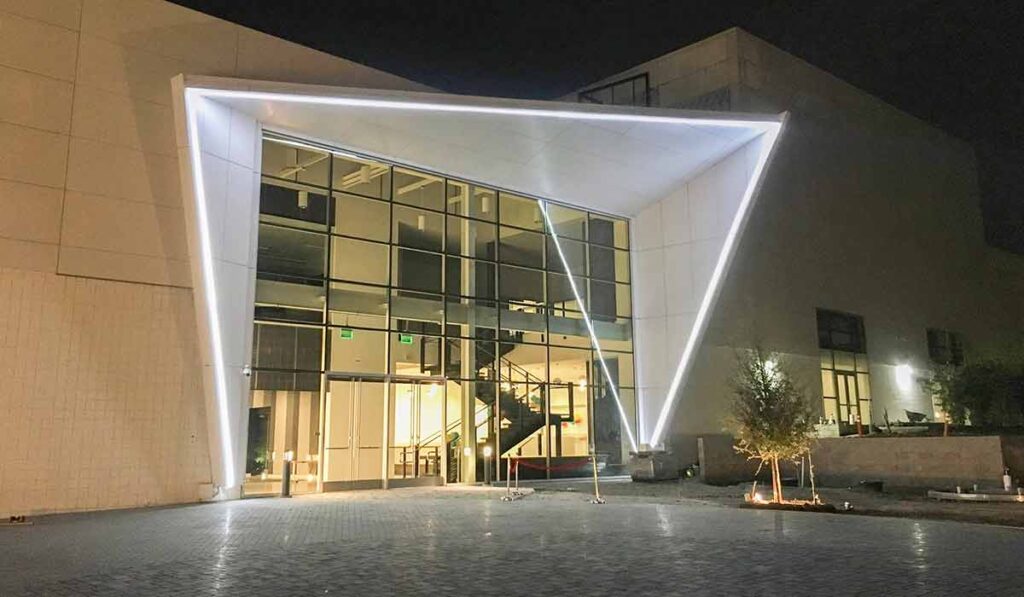

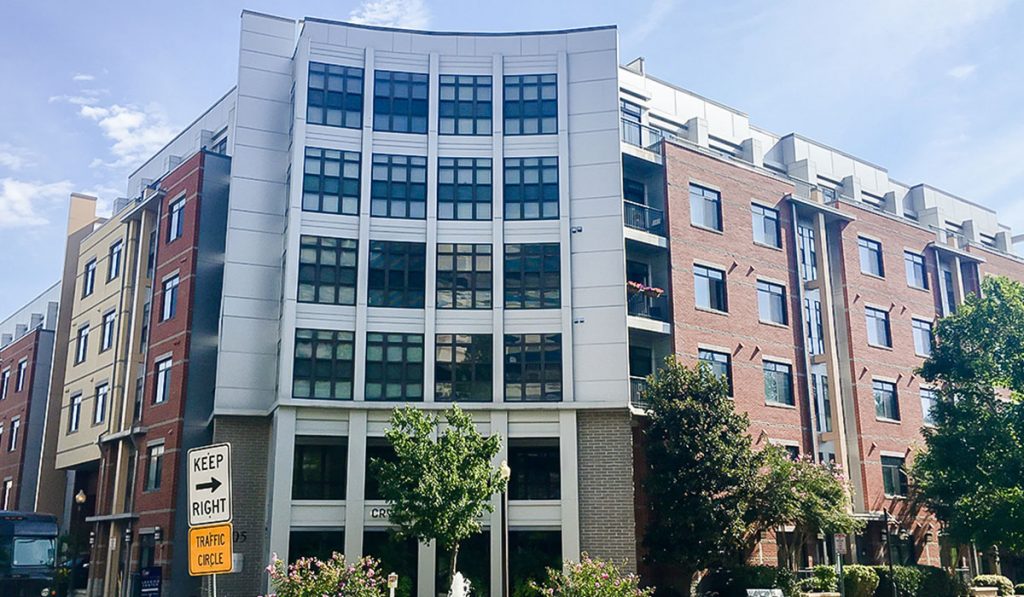

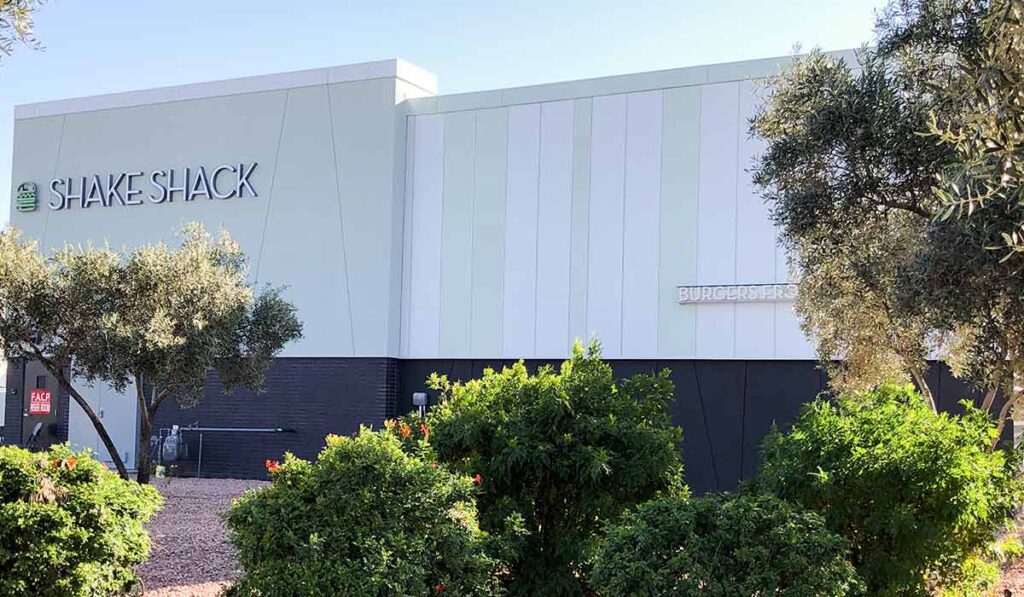

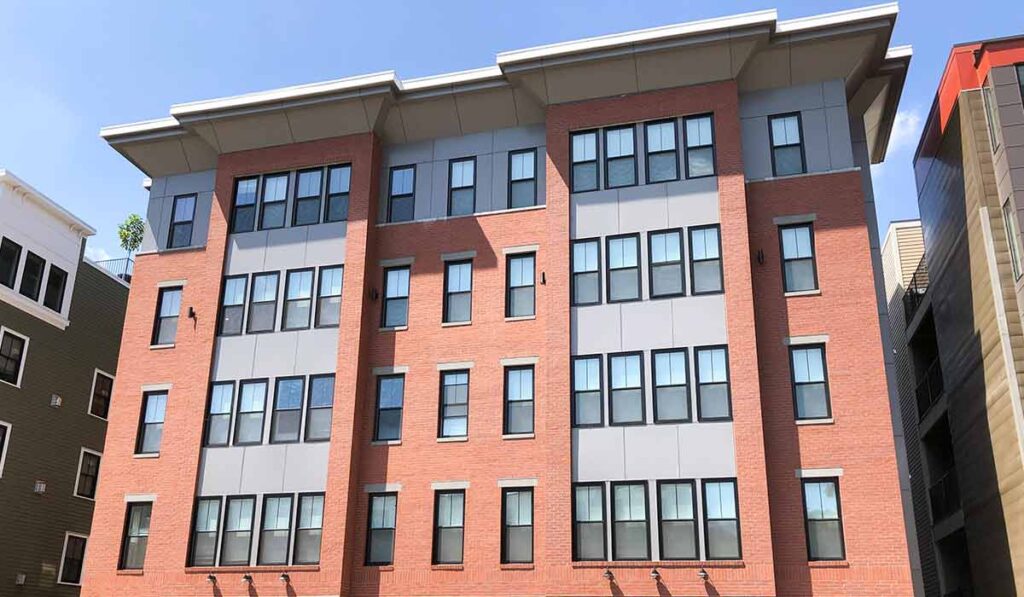

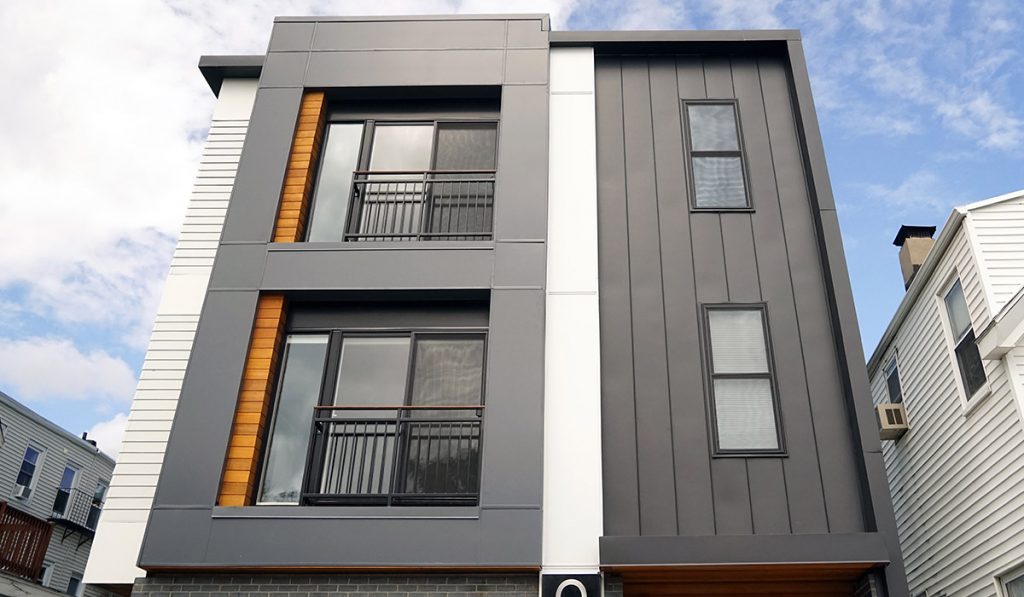

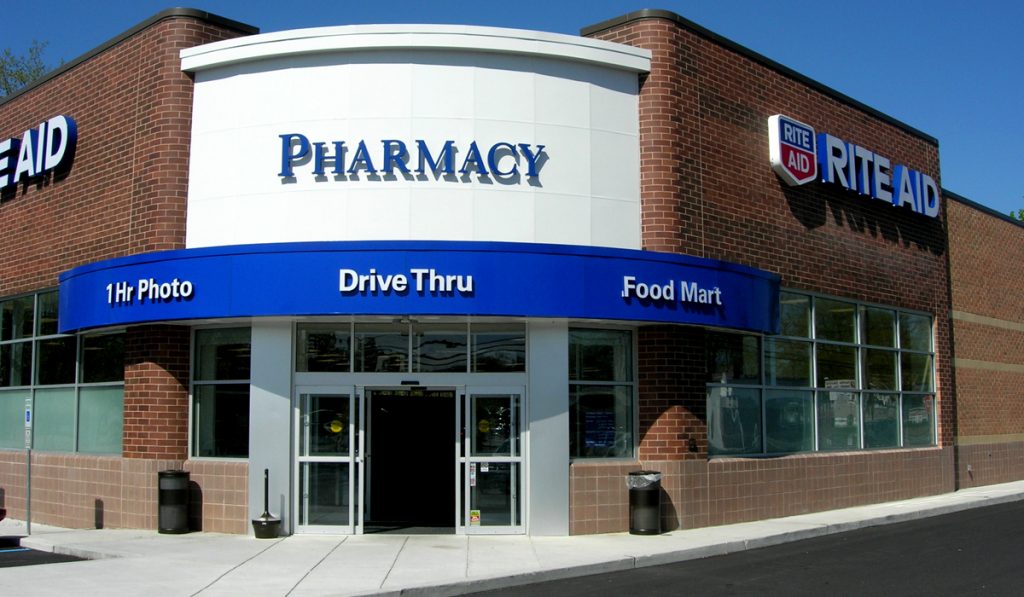

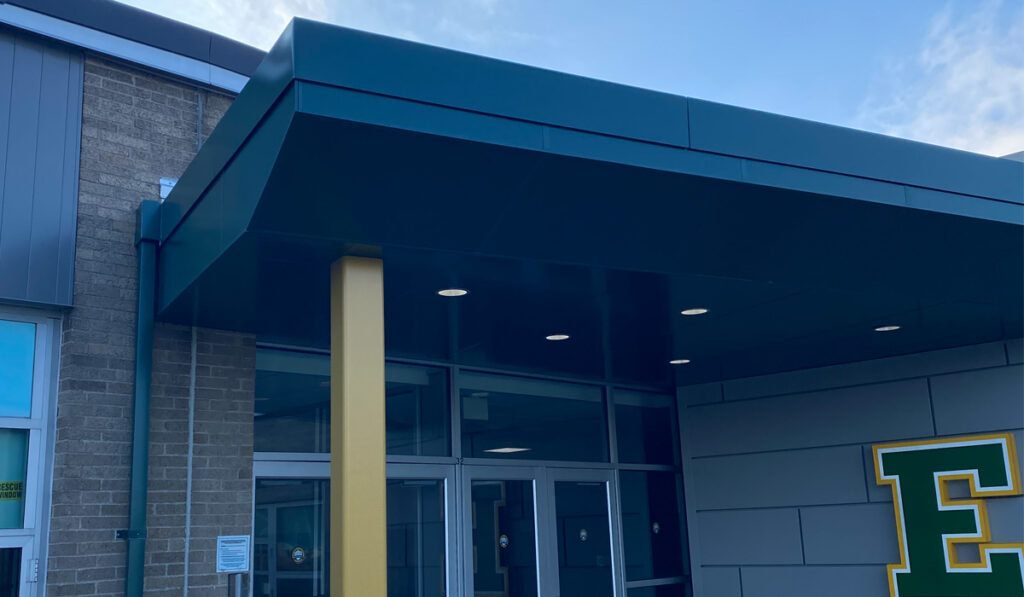

SterraCore⢠metal composite material panels provide durable, eye-catching fascias, soffits, canopies, and decorative towers for retail, schools, hospitals and high profile commercial projects. With over 40 stock colors, you can successfully achieve a desired look that will have long lasting impact. Panels are non-absorbent and water insensitive; consequently, they carry a limited warranty for rot, swell, corrode, or delamination. SterraCore⢠panels provide highly decorative, easy to maintain, and very durable surface finishes for exterior or interior wall conditions. The overall Clip & Seal installation system produces an exceptionally flat appearance. Curving capabilities are also possible with specifically configured SterraCore panels that require no prefabrication, off-site forming or engineering.

MAU096
MAU120
MAU144
MAU999
.032 aluminum exterior skin
48″x96″
48″x120″
48″x144″
Custom sizes available*
6 mm
Smooth
Stucco Embossed
70% PVDF
Choice of over 40 stock colors
Custom colors and finishes available*
Clear Satin
Dark Bronze
A complete line of trims available in matching colors, gauge, and finish or as specified.
Concealed Fasteners
Details provided allow for typical expansion and contraction values of the metal cladding materials as provided by ATAS International, Inc only. Allowance must be made for additional sub-structure movement based upon materials used and overall project design.
PDF File Format - 1-Piece Solid Substrate
- SterraCore - 1-Piece Solid Substrate - All Details
- SterraCore - 1-Piece Solid Substrate - Base Detail
- SterraCore - 1-Piece Solid Substrate - Starting Endwall Detail
- SterraCore - 1-Piece Solid Substrate - Ending Endwall Detail
- SterraCore - 1-Piece Solid Substrate - Extrusion Inside Corner Detail
- SterraCore - 1-Piece Solid Substrate - Routed Inside Corner Detail
- SterraCore - 1-Piece Solid Substrate - Extrusion Outside Corner Detail
- SterraCore - 1-Piece Solid Substrate - Routed Outside Corner Detail
- SterraCore - 1-Piece Solid Substrate - Horizontal Transition Detail
- SterraCore - 1-Piece Solid Substrate - Vertical Transition Detail
- SterraCore - 1-Piece Solid Substrate - Top Of Wall Detail
- SterraCore - 1-Piece Solid Substrate - Head Detail
- SterraCore - 1-Piece Solid Substrate - Jamb Detail
- SterraCore - 1-Piece Solid Substrate - Window Sill Detail
PDF File Format - D/BV Details
- SterraCore -D/BV Details - All Details
- SterraCore - D/BV Details - Gypsum Board Sub-Framing Detail
- SterraCore - D/BV Details - Solid Substrate Sub-Framing Detail
- SterraCore - D/BV Details - Base Detail
- SterraCore - D/BV Details - Endwall Detail
- SterraCore - D/BV Details - Inside Corner Detail
- SterraCore - D/BV Details - Routed Inside Corner Detail
- SterraCore - D/BV Details - Outside Corner Detail
- SterraCore - D/BV Details - Routed Outside Corner Detail
- SterraCore - D/BV Details - Top Of Wall Detail
- SterraCore - D/BV Details - Horizontal Reveal Detail
- SterraCore - D/BV Details - Vertical Reveal Detail
- SterraCore - D/BV Details - Horizontal Transition Detail
- SterraCor - D/BV Details - Vertical Transition Detail
- SterraCore - D/BV Details - Head Detail
- SterraCore - D/BV Details - Jamb Detail
- SterraCore - D/BV Details - Window Sill Detail
DWG File Format - 1-Piece Solid Substrate
DWG File Format - D/BV Details
- SterraCore - D/BV Details - Gypsum Board Sub-Framing Detail
- SterraCore - D/BV Details - Solid Substrate Sub Framing Detail
- SterraCore - D/BV Details - Base Detail
- SterraCore - D/BV Details - Endwall Detail
- SterraCore - D/BV Details - Inside Corner Detail
- SterraCore - D/BV Details - Routed Inside Corner Detail
- SterraCore - D/BV Details - Outside Corner Detail
- SterraCore - D/BV Details - Routed Outside Corner Detail
- SterraCore - D/BV Details - Top Of Wall Detail
- SterraCore - D/BV Details - Horizontal Reveal Detail
- SterraCore - D/BV Details - Vertical Reveal Detail
- SterraCore - D/BV Details - Horizontal Transition Detail
- SterraCore - D/BV Details - Vertical Transition Detail
- SterraCore - D/BV Details - Head Detail
- SterraCore - D/BV Details - Jamb Detail
- SterraCore - D/BV Details - Window Sill Detail
